國標(biāo)對焊法蘭

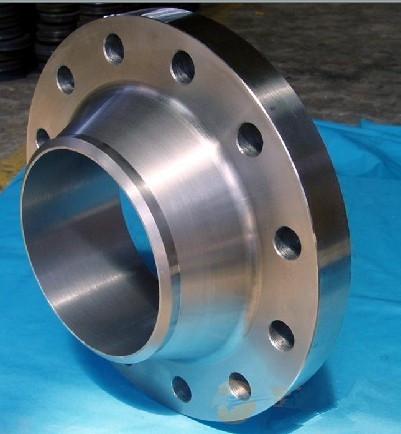

 國標(biāo)對焊法蘭又稱之為高頸法蘭，它與平焊法蘭不同之處在于從法蘭與管子焊接處到法蘭盤有一段長而傾斜的高頸，此段高頸的壁厚沿高度方向逐漸過渡到管壁厚度，改善了應(yīng)力的不連續(xù)性，因而增加了法蘭強(qiáng)度。國標(biāo)對焊法蘭-滄州民鋼管道

        對焊法蘭主要用于工況比較苛刻的場合，如管道熱膨脹或其他載荷而使法蘭處受的應(yīng)力較大或應(yīng)力變化反復(fù)的場合，壓力、溫度大幅度波動的管道或高溫、高壓及零下低溫的管道。對焊法蘭不易變形，密封好，應(yīng)用廣泛，公稱壓力PN1.0MPa~PN25.0MPa左右。
         對焊法蘭按照密封面的種類可以分為：平面對焊法蘭、突面對焊法蘭、凹凸面對焊法蘭、榫槽面對焊法蘭、環(huán)連接面對焊法蘭。國標(biāo)對焊法蘭-滄州民鋼管道
化工部標(biāo)準(zhǔn)HG/T20592-2009、國標(biāo)對焊法蘭廠家-滄州民鋼管道
HG/T20615-2009、
國家標(biāo)準(zhǔn)GB/T9115.1-2000、GB/T9115.2-2000、GB/T9115.3-2000、GB/T9115.4-2000、國標(biāo)對焊法蘭-滄州民鋼管道
機(jī)械部標(biāo)準(zhǔn)JB/T86.2-94、
船用標(biāo)準(zhǔn)CB/T47-1999
生產(chǎn)材料國標(biāo)對焊法蘭-滄州民鋼管道
WCB（碳鋼）、LCB（低溫碳鋼）、LC3（3.5%鎳鋼）、WC5(1.25%鉻0.5%鉬鋼）、WC9（2.25%鉻）、C5（5%鉻%鉬）、C12（9%鉻1%鉬）、CA6NM(4（12%鉻鋼）、CA15(4）（12%鉻）、CF8M（316不銹鋼）、CF8C（347不銹鋼）、CF8（304不銹鋼）、CF3（304L不銹鋼）、CF3M（316L不銹鋼）、CN7M（合金鋼）、M35-1（蒙乃爾）、N7M（哈斯特鎳合金B(yǎng)）、CW6M（哈斯塔鎳合金C）、CY40（因科鎳合金）國標(biāo)法蘭英文（National standardflange）是指按中華人民共和國國家標(biāo)準(zhǔn)《GB/T 9112~9124-2010鋼制管法蘭》的規(guī)定生產(chǎn)的法蘭片。國標(biāo)對焊法蘭-滄州民鋼管道
國標(biāo)法蘭標(biāo)準(zhǔn)由中華人民共和國國家質(zhì)量監(jiān)督檢驗(yàn)檢疫總局和中國國家標(biāo)準(zhǔn)化管理委員會于2011-01-10聯(lián)合發(fā)布，從2011-10-01起實(shí)施的推薦性標(biāo)準(zhǔn)。
GB/T 9112~9124-2010一共包括了以下13項標(biāo)準(zhǔn)：
代替了國標(biāo)GB/T9112-2000;GB/T10745-1989標(biāo)準(zhǔn)
GB/T 9112-2010 鋼制管法蘭 類型與參數(shù)
GB/T 9113-2010 整體鋼制管法蘭
GB/T 9114-2010 帶頸螺紋鋼制管法蘭
GB/T 9115-2010 對焊鋼制管法蘭
GB/T 9116-2010 帶頸平焊鋼制管法蘭
GB/T 9117-2010 帶頸承插焊鋼制管法蘭
GB/T 9118-2010 對焊環(huán)帶頸松套鋼制管法蘭
GB/T 9119-2010 板式平焊鋼制管法蘭
GB/T 9120-2010 對焊環(huán)板式松套鋼制管法蘭
GB/T 9121-2010 平焊環(huán)板式松套鋼制管法蘭
GB/T 9122-2010 翻邊環(huán)板式松套鋼制管法蘭
GB/T 9123-2010 鋼制管法蘭蓋
GB/T 9124-2010 鋼制管法蘭
技術(shù)條件國標(biāo)對焊法蘭-滄州民鋼管道
本標(biāo)準(zhǔn)規(guī)定的壓力標(biāo)記分為PN標(biāo)記和Class標(biāo)記。
PN標(biāo)記有12個壓力等級
分別為：PN2.5;PN6;PN10;PN16;PN25;PN40;PN63;PN100;PN160;PN250;PN320;PN400
Class標(biāo)記有6個壓力等級
分別為：Class 150;Class 300;Class 600;Class 900;Class 1500;Class 2500生產(chǎn)工藝主要分為鍛造、鑄造、割制、卷制這四種。國標(biāo)對焊法蘭-滄州民鋼管道
鑄造法蘭和鍛造法蘭
鑄造出來的法蘭，毛坯形狀尺寸準(zhǔn)確，加工量小，成本低，但有鑄造缺陷（氣孔.裂紋.夾雜）；鑄件內(nèi)部組織流線型較差（如果是切削件，流線型更差）；
鍛造法蘭一般比鑄造法蘭含碳低不易生銹，鍛件流線型好，組織比較致密，機(jī)械性能優(yōu)于鑄造法蘭；
鍛造工藝不當(dāng)也會出現(xiàn)晶粒大或不均，硬化裂紋現(xiàn)象，鍛造成本高于鑄造法蘭。
鍛件比鑄件能承受更高的剪切力和拉伸力。
鑄件的優(yōu)點(diǎn)在于可以搞出比較復(fù)雜的外形，成本比較低；
鍛件優(yōu)點(diǎn)在于內(nèi)部組織均勻，不存在鑄件中的氣孔，夾雜等有害缺陷；國標(biāo)對焊法蘭-滄州民鋼管道
從生產(chǎn)工藝流程區(qū)別鑄造法蘭和鍛造法蘭的不同，比如離心法蘭就屬于鑄造法蘭的一種。
離心法蘭屬于精密鑄造方法生產(chǎn)法蘭，該種鑄造較普通砂型鑄造組織要細(xì)很多，質(zhì)量提高不少，不易出現(xiàn)組織疏松、氣孔、沙眼等問題。
首先我們需要了解離心法蘭是怎樣生產(chǎn)制作的，離心澆鑄制做平焊法蘭的工藝方法及產(chǎn)品，其特征是該產(chǎn)品經(jīng)過下列工藝步驟加工而成：
①將所選原材料鋼材放入中頻電爐熔煉，使鋼水溫度達(dá)到1600－1700℃；
②將金屬模具預(yù)加熱到800－900℃保持恒溫；國標(biāo)對焊法蘭-滄州民鋼管道
③起動離心機(jī)，將步驟①中鋼水注入步驟②中預(yù)熱后金屬模具；
④鑄件自然冷卻到800－900℃保持1－10分鐘；
⑤用水冷卻至接近常溫，脫模取出鑄件。
我們再來了解鍛造法蘭的
生產(chǎn)工藝流程：國標(biāo)對焊法蘭-滄州民鋼管道
鍛造工藝過程一般由以下工序組成，即選取優(yōu)質(zhì)鋼坯下料、加熱、成形、鍛后冷卻。鍛造的工藝方法有自由鍛、模鍛和胎膜鍛。生產(chǎn)時，按鍛件質(zhì)量的大小，生產(chǎn)批量的多少選擇不同的鍛造方法。
自由鍛生產(chǎn)率低，加工余量大，但工具簡單，通用性大，故被廣泛用于鍛造形狀較簡單的單件、小批生產(chǎn)的鍛件。自由鍛設(shè)備有空氣錘、蒸汽-空氣錘和水壓機(jī)等，分別適合小、中和大型鍛件的生產(chǎn)。模鍛生產(chǎn)率高，操作簡單，容易實(shí)現(xiàn)機(jī)械化和自動化。模鍛件尺寸精度高，機(jī)械加工余量小，鍛件的纖維組織分布更為合理，可進(jìn)一步提高零件的使用壽命。國標(biāo)對焊法蘭-滄州民鋼管道
一、自由鍛的基本工序：自由鍛造時，鍛件的形狀是通過一些基本變形工序?qū)⑴髁现鸩藉懗傻?。自由鍛造的基本工序有鐓粗、拔長、沖孔、彎曲和切斷等。
1.鐓粗 鐓粗是對原坯料沿軸向鍛打，使其高度減低、橫截面增大的操作過程。這種工序常用于鍛造齒輪坯和其他圓盤形類鍛件。鐓粗分為全部鐓粗和局部鍛粗兩種。
2.拔長 拔長是使坯料的長度增加，截面減小的鍛造工序，通常用來生產(chǎn)軸類件毛坯，如車床主軸、連桿等。
-滄州民鋼管道-國標(biāo)對焊法蘭廠家（15832782018），國標(biāo)對焊法蘭|國標(biāo)法蘭|國標(biāo)對焊法蘭價格|GB9115對焊法蘭|HG20592對焊法蘭|國標(biāo)帯頸對焊法蘭|國標(biāo)高壓對焊法蘭|國標(biāo)碳鋼對焊法蘭|不銹鋼國標(biāo)對焊法蘭|國標(biāo)合金對焊法蘭|等各種國標(biāo)非標(biāo)美標(biāo)日標(biāo)法蘭的定做加工。
