閥門是用來開閉管路、控制流向、調節和控制輸送介質的參數（溫度、壓力和流量）的管路附件。根據其功能，可分為關斷閥、止回閥、調節閥等。
閥門是流體輸送系統中的控制部件，具有截止、調節、導流、防止逆流、穩壓、分流或溢流泄壓等功能。用于流體控制系統的閥門，從最簡單的截止閥到極為復雜的自控系統中所用的各種閥門，其品種和規格相當繁多。
閥門可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。閥門根據材質還分為鑄鐵閥門，鑄鋼閥門，不銹鋼閥門（201、304、316等），鉻鉬鋼閥門，鉻鉬釩鋼閥門，雙相鋼閥門，塑料閥門，非標訂制閥門等。
中文名 閥門 外文名 valve 應    用 流體輸送，切斷，流通 作    用 控制部件 功    能 截止、導流、穩壓、分流等 材    料 鑄鋼、塑料、非標訂制等材質
目錄
1 閥門簡介
2 分類
? 按作用和用途
? 按主要參數
3 要求
? 安裝要求
? 裝配要求
? 驗收要求
? 閥門規格要求
? 性能檢測要求
? 密封要求
? 其他要求
4 清洗步驟
5 日常保養
6 型號編制
7 連接方式
? 法蘭連接
? 對夾連接
? 對焊連接
? 螺紋連接
? 卡套連接
? 卡箍連接
? 內自緊連接
? 相關配件
8 閥門維護保養
9 常見問題
10 國內現狀
閥門簡介編輯
閥門是在流體系統中，用來控制流體的方向、壓力、流量的裝置，是使配管和設備內的介質（液體、氣體、粉末）流動或停止并能控制其流量的裝置。
閥門是管路流體輸送系統中控制部件，用來改變通路斷面和介質流動方向，具有導流、截止、節流、止回、分流或溢流卸壓等功能。用于流體控制的閥門，從最簡單的截止閥到極為復雜的自控系統中所用的各種閥門，其品種和規格繁多， 閥門的公稱通徑從極微小的儀表閥大至通徑達10m的工業管路用閥?？捎糜诳刂扑⒄羝?、油品、氣體、泥漿、各種腐蝕性介質、 液態金屬和放射性流體等各種類型流體地流動 ，閥門的工作壓力可以從0.0013MPa到1000MPa 的超高壓，工作溫度可以c-270℃的超低溫到1430℃的高溫。
閥門的控制可采用多種傳動方式， 如手動、電動、液動、氣動、渦輪、電磁動、電磁液動、電液動、氣液動、正齒輪、傘齒輪驅動等；可以在壓力、溫度或其它形式傳感信號的作用下， 按預定的要求動作，或者不依賴傳感信號而進行簡單的開啟或關閉，閥門依靠驅動或自動機構使啟閉件作升降、滑移、旋擺或回轉運動， 從而改變其流道面積的大小以實現其控制功能。
分類編輯
按作用和用途
（一）關斷閥
這類閥門是起開閉作用的。常設于冷、熱源進、出口，設備進、出口，管路分支線（包括立管）上，也可用作放水閥和放氣閥。常見的關斷閥有閘閥、截止閥、球閥和蝶閥等。
閘閥可分為明桿和暗桿、單閘板與雙閘板、楔形閘板與平行閘板等。閘閥關閉嚴密性不好，大直徑閘閥開啟困難；沿水流方向閥體尺寸小，流動阻力小，閘閥公稱直徑跨度大。
截止閥按介質流向分直通式、直角式和直流式三種，有明桿和暗桿之分。截止閥的關閉嚴密性較閘閥好，閥體長，流動阻力大，最大公稱直徑為DN200。
球閥的閥芯為開孔的圓球。板動閥桿使球體開孔正對管道軸線時為全開，轉90°為全閉。球閥有一定的調節性能，關閉較嚴密。

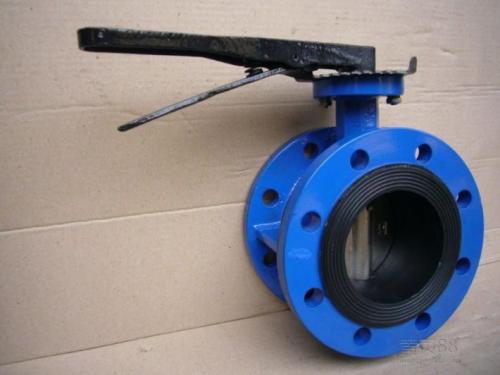

蝶閥的閥芯為圓形閥板，它可沿垂直管道軸線的立軸轉動。當閥板平面與管子軸線一致時，為全開；閘板平面與管子軸線垂直時，為全閉。蝶閥閥體長度小，流動阻力小，比閘閥和截止閥價格高。 [1]
（二）止回閥
這類閥門用于防止介質倒流，利用流體自身的動能自行開啟，反向流動時自動關閉。常設于水泵的出口、疏水器出口以及其他不允許流體反向流動的地方。止回閥分旋啟式、升降式和對夾式三種。對于旋啟式止回閥，流體只能從左向右流動時，反向流動時自動關閉。對于升降式止回閥，流體從左向右流動時，閥芯抬起，形成通路，反向流動時閥芯被壓緊到閥座上而被關閉。對于對夾式止回閥，流體從左向右流動時，閥芯被開啟，形成通路，反向流動時閥芯被壓緊到閥座上而被關閉，對夾式止回閥可多位安裝、體積小、重量輕、結構緊湊。 [1]
（三）調節閥
閥門前后壓差一定，普通閥門的開度在較大范圍內變化時，其流量變化不大，而到某一開度時，流量急劇變化，即調節性能不佳。調節閥可以按照信號的方向和大小，改變閥芯行程來改變閥門的阻力數，從而達到調節流量目的的閥門。調節閥分手動調節閥和自動調節閥，而手動或自動調節閥又分許多種類，其調節性能也是不同的。自動調節閥有自力式流量調節閥和自力式壓差調節閥等。 [1]
（四）真空類
真空類包括真空球閥、真空擋板閥、真空充氣閥、氣動真空閥等。其作用是在真空系統中，用來改變氣流方向，調節氣流量大小，切斷或接通管路的真空系統元件稱為真空閥門。
（五）特殊用途類
特殊用途類包括清管閥、放空閥、排污閥、排氣閥、過濾器等。
排氣閥是管道系統中必不可少的輔助元件，廣泛應用于鍋爐、空調、石油天然氣、給排水管道中。往往安裝在制高點或彎頭等處，排除管道中多余氣體、提高管道路使用效率及降低能耗。
按主要參數
按公稱壓力：
（1）真空閥：指工作壓力低于標準大氣壓的閥門。
（2）低壓閥：指公稱壓力PN ≤1.6Mpa 的閥門。
（3）中壓閥：指公稱壓力PN 為2.5Mpa、4.0Mpa、6.4Mpa的閥門。
（4）高壓閥：指公稱壓力PN 為10.0Mpa～80.0Mpa的閥門。
（5）超高壓閥：指公稱壓力 PN≥100.0Mpa的閥門。
按工作溫度：
（1）超低溫閥：用于介質工作溫度 t<－101℃的閥門。
（2）常溫閥：用于介質工作溫度－29℃<t<120℃的閥門。
（3）中溫閥：用于介質工作溫度120℃<t<425℃的閥門。
（4）高溫閥：用于介質工作溫度t>425℃的閥門。
按驅動方式：
按驅動方式可分為自動閥類、動力驅動閥類和手動閥類。
按公稱通徑
（1）小通徑閥門：公稱通徑DN≤40mm的閥門。
（2）中通徑閥門：公稱通徑DN為50～300mm的閥門。
（3）大通徑閥門：公稱通徑DN為350～1200mm的閥門。
（4）特大通徑閥門：公稱通徑DN≥1400mm的閥門
按結構特征
閥門結構特征
閥門結構特征
閥門的結構特征是根據關閉件相對于閥座移動的方向可分為：
（1）截門形：關閉件沿著閥座中心移動；如截止閥
（2）旋塞和球形：關閉件是柱塞或球，圍繞本身的中心線旋轉；如旋塞閥、球閥
（3）閘門形：關閉件沿著垂直閥座中心移動；如閘閥、閘門等
（4）旋啟形：關閉件圍繞閥座外的軸旋轉；如旋啟式止回閥等
（5）蝶形：關閉件的圓盤，圍繞閥座內的軸旋轉；如蝶閥、蝶形止回閥等
（6）滑閥形：關閉件在垂直于通道的方向滑動。如滑
按連接方法
（1）螺紋連接閥：閥體帶有內螺紋或外螺紋，與管道螺紋連..
（2）法蘭連接閥門：閥體帶有法蘭，與管道法蘭連接。
（3）焊接連接閥門：閥體帶有焊接坡口，與管道焊接連接。
（4）卡箍連接閥門：閥體帶有夾口，與管道夾箍連接。
（5）卡套連接閥門：與管道采用卡套連接。
（6）對夾連接閥門：用螺栓直接將閥門及兩頭管道穿夾在一起的連接形式。
按閥體材料
（1）金屬材料閥門：其閥體等零件由金屬材料制成。如鑄鐵閥門、鑄鋼閥、合金鋼閥、銅合金閥、鋁合金閥、鉛合金閥、鈦合金閥、蒙乃爾合金閥等。
（2）非金屬材料閥門：其閥體等零件由非金屬材料制成。如塑料閥、搪瓷閥、陶瓷閥、玻璃鋼閥門等。
要求編輯
安裝要求
1、閥門安裝之前，應仔細核對所用閥門的型號、規格是否與設計相符；
2、根據閥門的型號和出廠說明書檢查對照該閥門可否在要求的條件下應用；
3、閥門吊裝時，繩索應綁在閥體與閥蓋的法蘭連接處，且勿拴在手輪或閥桿上，以免損壞閥桿與手輪；
4、在水平管道上安裝閥門時，閥桿應垂直向上，不允許閥桿向下安裝；
5、安裝閥門時，不得采用生拉硬拽的強行對口連接方式，以免因受力不均，引起損壞；
6、明桿閘閥不宜裝在地下潮濕處，以免閥桿銹蝕。
裝配要求
清洗干凈的部件必須密封保存，以供安裝。
對安裝過程要求如下：
1、安裝車間必須保證潔凈，或者搭建臨時的潔凈區域，例如用新購的彩條布或者塑料薄膜等，防止在安裝過程中有灰塵進入。
2、裝配工人必須身著潔凈的純棉工作服，頭戴純棉帽，頭發不能外漏，腳穿干凈鞋子，手戴塑膠手套，脫脂。
3、裝配用工具必須裝配前進行脫脂清洗，保證潔凈。
驗收要求
驗收遵循HG 20202-2000 《脫脂工程施工及驗收規范》，裝配前每個零部件均用干凈的精密濾紙進行擦拭，選擇部件死角，濾紙不變顏色為合格。
閥門規格要求
1、閥門的型號應注明依據的國標編號要求。若是企業標準，應注明型號的相關說明。
2、閥門工作壓力，要求≥管道的工作壓力，在不影響價格的前提下，閥門可承受的工壓應大于管道實際的工壓。
3、閥門制造標準，應說明依據的國標編號，若是企業標準，采購合同上應附企業文件。
性能檢測要求
1、閥門某一規格批量制造時，應委托官方性機構進行以下性能的檢測：①閥門在工壓狀況下的啟閉力矩；②閥門在管道輸水狀況下的流阻系數的檢測。
2、閥門在出廠前應進行以下的檢測：①閥門在開啟狀況下，閥體應承受閥門工壓值二倍的內壓檢測；②閥門在關閉狀況下，兩側分別承受11倍閥門工壓值，無滲漏；但金屬密封的蝶閥，滲漏值亦不大于相關要求。
密封要求
閥門的密封性能是指閥門各密封部位阻止介質泄漏的能力，它是閥門最重要的技術性能指標。閥門的密封部位有三處：?jiǎn)㈤]件與閥座兩密封面間的接觸處；填料與閥桿和填料函的配合處；閥體與閥蓋的連接處。其中前一處的泄漏叫做內漏，也就是通常所說的關不嚴，它將影響閥門截?cái)嘟橘|(zhì)的能力。對于截?cái)嚅y類來說，內漏是不允許的。后兩處的泄漏叫做外漏，即介質從閥內泄漏到閥外。外漏會造成物料損失，污染環境，嚴重時還會造成事故。對于易燃易爆、有毒或有放射的介質，外漏更是不能允許的，因而閥門必須具有可靠的密封性能。
其他要求
1、裝配完成的閥門用氮?dú)庵辽俅祾?分鐘。
2、氣密試驗必須是用純凈的氮?dú)狻?br />3、氣密試驗合格后進行包封，用干凈聚乙烯帽密封，聚乙烯帽使用前應用有機溶劑浸泡，擦拭干凈。
4、然后用真空袋進行密封。
5、最后裝箱。
6、運輸過程中要采取措施保證包封不破損。
清洗步驟編輯
閥門的零部件在組裝前必須經過以下過程處理：
1、根據加工要求，部分零部件需要做拋光處理，表面不能有加工毛刺等；
2、所有零部件進行脫脂處理；
3、脫脂完成后進行酸洗鈍化，清洗劑不含磷；
4、酸洗純化后用純凈水沖洗干凈，不能有藥劑殘留，碳鋼部件省去此步驟；
5、逐個零部件用無紡布進行擦干，不能有線毛等留存部件表面，或者用潔凈的氮?dú)膺M(jìn)行吹干；
6、用無紡布或者精密濾紙沾分析純酒精對逐個零部件進行擦拭，直至沒有臟色。
日常保養編輯
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
型號編制編輯
閥門型號編制前言
閥門型號通常應表示出閥門類型、驅動方式、連接形式、結構特點、密封面材料、閥體材料和公稱壓力等要素。閥門型號的標準化對閥門的設計、選用、銷售提供了方便。當今閥門的類型和材料越來越多，閥門的型號編制也愈來愈復雜。中國雖有閥門型號編制的統一標準，但愈來愈不能適應閥門工業發展的需要。凡不能采用標準編號的新型閥門，各制造廠可按自己的需要編制型號。
《閥門型號編制方法》標準適用于工業管道用閘閥、節流閥、球閥、蝶閥、隔膜閥、柱塞閥、旋塞閥、止回閥、安全閥、減壓閥、疏水閥等。它包括閥門的型號編制和閥門的命名。
閥門型號具體編制方法
下面是標準的閥門型號編寫方法里各代號的順序圖：
閥門型號編制順序圖
閥門型號編制順序圖
理解左邊的圖，是看懂各種閥門型號的第一步。下面先舉個例子讓大家有個大致的了解：
閥門型號：“Z961Y-100I DN150” 這是個完整的閘閥型號，講編制里頭不包括最后的“DN150”這個是閥門口徑為150mm的意思，好理解的。前面部分：“Z961Y-100I”根據上面的順序圖對入座，如下：
“Z”是1單元；“9”是2單元；“6”是3單元；“1”是4單元；“Y”是5單元；“100”是6單元；“I”是7單元
法蘭連接
這是閥門中用得最多的連接形式。按結合面形狀又可分為以下幾種：
1、光滑式：用于壓力不高的閥門。加工比較方便
2、凹凸式：工作壓力較高，可使用中硬墊圈
3、榫槽式：可用塑性變形較大的墊圈，在腐蝕性介質中使用較廣泛，密封效果較好。
4、梯形槽式：用橢圓形金屬環作墊圈，使用于工作壓力≥64公斤/平方厘米的閥門，或高溫閥門。
5、透鏡式：墊圈是透鏡形狀，用金屬制作。用于工作壓力≥100公斤/平方厘米的高壓閥門，或高溫閥門。
6、O形圈式：這是一種較新的法蘭連接形式，它是隨著各種橡膠O形圈的出現，而發展起來的，它在密封效連接形式。
對夾連接
用螺栓直接將閥門及兩頭管道穿夾在一起的連接形式。
對焊連接
直接與管道焊接的一種連接方式。
螺紋連接
這是一種簡便的連接方法，常用于小閥門。又分兩種情況：
1、直接密封：內外螺紋直接起密封作用。為了確保連接處不漏，往往用鉛油、線麻和聚四氟乙烯生料帶填充；其中聚四氟乙烯生料帶，使用日見廣泛；這種材料耐腐蝕性能很好，密封效果極佳，使用和保存方便，拆卸時，可以完整地將其取下，因?yàn)樗且粚訜o(wú)粘性的薄膜，比鉛油、線麻優越得多。
2、間接密封：螺紋旋緊的力量，傳遞給兩平面間的墊圈，讓墊圈起密封作用。
卡套連接
卡套連接，它的連接和密封原理是，當旋緊螺母時，卡套受到壓力，使其刃部咬入管子外壁，卡套外錐面又在壓力下與接頭體內錐面密合，因而能夠可靠地防止泄漏。
這種連接形式的優點是：
1、體積小，重量輕，結構簡單，拆裝容易；
2、連接力強，使用范圍廣，可耐高壓（1000公斤/平方厘米）、高溫（650℃）和沖擊振動
3、可以選用多種材料，適合防腐蝕；
4、加工精度要求不高；便于高空安裝。
卡套連接形式，已在中國某些小口徑閥門產品中采用。
卡箍連接
這是一種快速連接方法，它只需兩個螺栓，適用于經常拆卸的低壓閥門。
內自緊連接
以上各種連接形式，都是利用外力來抵消介質壓力，實現密封的。下面介紹利用介質壓力進行自緊的連接形式。它的密封圈裝在內錐體處，跟介質相向的一面成一定角度，介質壓力傳給內錐體，又傳遞給密封圈，在一定角度的錐面上，產生兩個分力，一個與閥體中心線平行向外，另一個壓向閥體內壁。后面這個分力便是自緊力。介質壓力愈大，自緊力也愈大。所以這種連接形式，適合于高壓閥門。它比法蘭連接，要節省許多材料和人力，但也需要一定的預緊力，以便在閥內壓力不高時，使用可靠。利用自緊密封原理做成的閥門，一般是高壓閥門。
閥門連接的形式還很多，例如有的不必拆除的小閥門，跟管子焊接在一起；有的非金屬閥門，采用承插式連接，等等。閥門使用者要根據具休情況具體對待。
相關配件
有閥門和管件，它們都是用在管道的連接或控制系統.閥門和管件都不能獨立存在，相輔相成的。閥門管件有碳鋼的和不銹鋼的，還有PVC，或者其他材料的，常用的就是前兩種，近幾年來隨著人們生活水平的提高，對副食品要求也隨之而來的需求量大了起來。所以帶動了食品機械的快速發展，于是不銹鋼衛生級閥門管件生產業便紅火起來，人們通常說閥門管件，多用的還是不銹鋼衛生級的。
